Fast jede Art von großen Platten bis zu den Maßen 3.000 x 45 x 2.000 mm und mit einem Gewicht von bis zu 150 kg läßt sich mit dem Platten-Schwenkwagen problemlos nur von einer Person senkrecht transportieren und dann zur Bearbeitung in die Waagrechte bringen.

Wie alle unsere Produkte ist der Platten-Schwenk-wagen solide verarbeitet. Die Wanne besteht aus gebogenem Stahlblech und ist zum Schutz des Transportgutes mit Filz gepolstert. Durch seine kompakte Bauweise (Grifflänge 1.700 mm, Höhe 1.000 mm, Fahrbreite 400 mm), seine abnehmbaren Griffe und dem geringen Eigengewicht von 23 kg ist er leicht transportierbar und somit jederzeit auch vor Ort einsetzbar.

Art.-Nr.: 0112.00.308.101

Konstruktion:

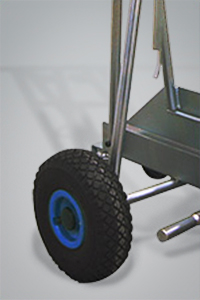

• Stabilität durch breites Luftrad Ø 260 x 85 mm
• 4 Lenkrollen aus Polyamid mit Polyurethan Laufbelag
• Ausfahrbare Stützstrebe mit Polyamidrad
• Solide Bauweise



Technische Daten:

• Transport von Platten bis zu 3.000 x 45 x 2.000 mm
• Abmessungen (L x B x H): 1.700 x 400 x 1.000 mm
• Eigengewicht: 23 kg
• Tragkraft: 150 kg



Zubehör:

Rollen-Set
für Platten-Schwenkwagen
Art.-Nr.: 0112.03.000.101

...damit die Platten sich leichter und schonender auf die Säge abrollen lassen.

Sicher abgestützter Plattenarm durch den sehr belastbaren Sperrhaken

Zusätzliche vertikale Stützstrebe

Standfestigkeit durch die ausfahrbare Stützstrebe

Neues Schwenksicherungssystem

Grundplatte mit Schwenksicherung

Transportarretierung des Schwenkarms durch gefederten Stift. Der Stift verhindert das Schwenken des Schwenk-Arms in die horizontale Lage während des Plattentransports. Um den Schwenk-Arm in die horizontale Lage schwenken zu können, soll man mit dem Fuß die Entriegelungscheibe des Stifts nach unten betätigen.

Für senkrechten Transport und waagerechte Verarbeitung von Platten

 Weitere Informationen und technische Daten als PDF downloaden

  Platten-Schwenkwagen Montageplan als PDF downloaden
