Arbeitsanleitung
für USV-Schrauben 8×30

  1. Loch für die Kunststoffhülse bohren (22 – 23 mm tief, Ø 14 mm). Bitte unbedingt auf richtige Bohrtiefe achten. Ein passender Spezialbohrer mit beweglichem Tiefenstellring kann bestellt werden.
  2. Hülse bis zum Grund in das Holz einschlagen. In der dabei entstehenden Vertiefung verschwindet der Schlüsselansatz der Stielkopfschraube.
  3. Markierungsbolzen in die Hülse einsetzen – die Spitze muss dabei aus die Oberfläche herausragen.
  4. Zweites Werkstück auf den Markierungsbolzen in der Hülse so auflegen und andrücken, wie der Verbund erfolgen soll. Dies markiert den Punkt, an dem die Stielkopfschraube eingeschraubt werden muss und sorgt auch bei mehreren Befestigungen an einem Werkstück für genauen Sitz (Bsp. Treppenbau: es werden max. 4 USV-Schrauben pro Treppentritt benötigt).
    1. Loch für Stielkopfschraube vorbohren. Ein passender Spezialbohrer (Ø 8 mm) mit beweglichem Tiefenstellring kann bestellt werden.
    2. Stielkopfschraube eindrehen und Markierungsbolzen aus der Hülse entfernen.
    3. Beide Teile ineinander stecken.
    4. Für festen Verbund sorgen ein paar Hammerschläge, Zwingen oder sonstige Spannwerkzeuge.

Tipp: Oft bewährt sich eine Zwischenlage aus Tesamoll oder elastischer Fugenmasse. Dehnungen des Holzes werden so ausgeglichen und die Treppen beim Begehen angenehmer.

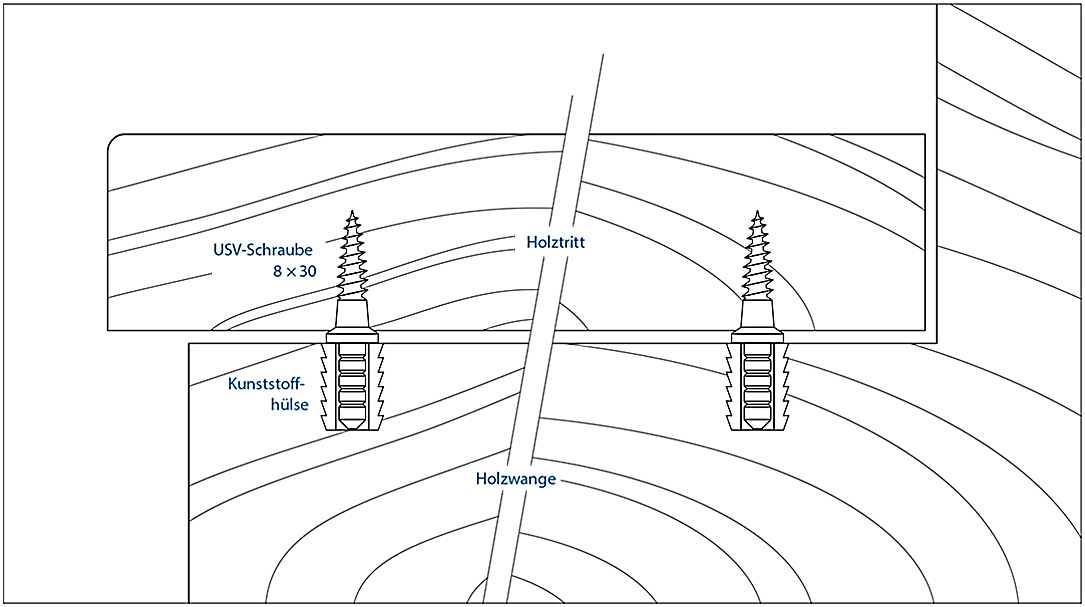

Verarbeitungsbeispiel im Treppenbau

Anleitung fuer USV Schrauben 8x30
